Регуляторы перепада давления Danfoss

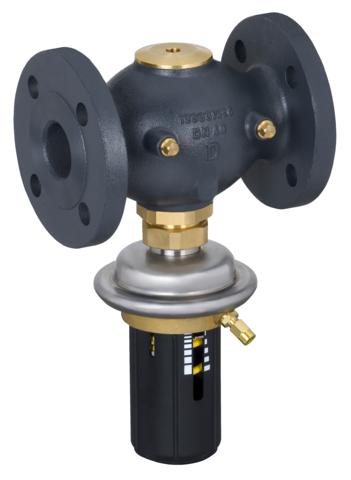

РЕГУЛЯТОРЫ ПЕРЕПАДА ДАВЛЕНИЙ AVP / AVP-F DANFOSS
Регуляторы перепада давлений Danfoss AVP и AVP-F являются моноблочными регуляторами прямого действия для поддержания постоянного перепада давлений и предназначены для применения преимущественно в системах централизованного теплоснабжения. Регулятор Danfoss состоит из регулирующего клапана и регулирующего блока с одной регулирующей диафрагмой и рукояткой для установки требуемого перепада давлений (без рукоятки – в версии регулятора с фиксированной настройкой). Клапан регулятора закрывается при превышении установленной величины перепада давлений.
Основные характеристики:
• Ду = 15–50 мм;
• Ру = 25(16)бар;
• Kvs = 1,6–20 м3/ч;
• диапазоны настройки перепада давлений для регулятора AVP Danfoss : ΔРрег = 0,2–1, 0,3–2 бар;
• величина фиксированной настройки перепада давлений для AVP-F Danfoss : ΔРрег = 0,2, 0,5 бар;
• температура регулируемой среды (вода или 30 % водный раствор гликоля): Т = 2–150 °С;
• присоединение к трубопроводу:
- резьбовое (наружная резьба) – через резьбовые, приварные или фланцевые фитинги;
- фланцевое
|
Код №
|
Тип
|
Ду
(мм)
|
kvs
(м3/ч)
|
Ру
(бар)
|
Место установки
|
Тмакс
(°C)
|
Тип присоединения
|
Настройка
|
Мин. устанавливаемый перепад давлений
(бар)
|
Макс. устанавливаемый перепад давлений
(бар)
|
|
003H6200
|
Danfoss
|
15
|
1,6
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6201
|
Danfoss
|
15
|
2,5
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6202
|
Danfoss
|
15
|
4
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6203
|
Danfoss
|
20
|
6,3
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6204
|
Danfoss
|
25
|
8
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6205
|
Danfoss
|
32
|
10
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6206
|
Danfoss
|
15
|
1,6
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6207
|
Danfoss
|
15
|
2,5
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6208
|
Danfoss
|
15
|
4
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6209
|
Danfoss
|
20
|
6,3
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6210
|
Danfoss
|
25
|
8
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6212
|
Danfoss
|
15
|
1,6
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,8
|
1,6
|
|
003H6213
|
Danfoss
|
15
|
2,5
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,8
|
1,6
|
|
003H6214
|
Danfoss
|
15
|
4
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,8
|
1,6
|
|
003H6215
|
Danfoss
|
20
|
6,3
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,8
|
1,6
|
|
003H6216
|
Danfoss
|
25
|
8
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,8
|
1,6
|
|
003H6217
|
Danfoss
|
32
|
10
|
16
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,8
|
1,6
|
|
003H6238
|
Danfoss
|
15
|
1,6
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6239
|
Danfoss
|
15
|
2,5
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6240
|
Danfoss
|
15
|
4
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6241
|
Danfoss
|
20
|
6,3
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6242
|
Danfoss
|
25
|
8
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6243
|
Danfoss
|
32
|
10
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,05
|
0,5
|
|
003H6244
|
Danfoss
|
15
|
1,6
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6245
|
Danfoss
|
15
|
2,5
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6246
|
Danfoss
|
15
|
4
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6247
|
Danfoss
|
20
|
6,3
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6248
|
Danfoss
|
25
|
8
|
16
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6283
|
Danfoss
|
15
|
1,6
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6284
|
Danfoss
|
15
|
2,5
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6285
|
Danfoss
|
15
|
4
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6286
|
Danfoss
|
20
|
6,3
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6287
|
Danfoss
|
25
|
8
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6293
|
Danfoss
|
15
|
1,6
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6294
|
Danfoss
|
15
|
2,5
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6295
|
Danfoss
|
15
|
4
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6296
|
Danfoss
|
20
|
6,3
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6297
|
Danfoss
|
25
|
8
|
25
|
На обратном трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6315
|
Danfoss
|
15
|
1,6
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6316
|
Danfoss
|
15
|
2,5
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6317
|
Danfoss
|
15
|
4
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6318
|
Danfoss
|
20
|
6,3
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6319
|
Danfoss
|
25
|
8
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,2
|
1
|
|
003H6325
|
Danfoss
|
15
|
1,6
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6326
|
Danfoss
|
15
|
2,5
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6327
|
Danfoss
|
15
|
4
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6328
|
Danfoss
|
20
|
6,3
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6329
|
Danfoss
|
25
|
8
|
25
|
На подающем трубопроводе
|
150
|
Внешняя резьба
|
Изменяемая
|
0,3
|
2
|
|
003H6345
|
Danfoss
|
15
|
4
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6346
|
Danfoss
|
20
|
6,3
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6347
|
Danfoss
|
25
|
8
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6348
|
Danfoss
|
32
|
12,5
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6349
|
Danfoss
|
40
|
20
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6350
|
Danfoss
|
50
|
25
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6351
|
Danfoss
|
15
|
4
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6352
|
Danfoss
|
20
|
6,3
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6353
|
Danfoss
|
25
|
8
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6354
|
Danfoss
|
32
|
12,5
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6355
|
Danfoss
|
40
|
20
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6356
|
Danfoss
|
50
|
25
|
25
|
На обратном трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6369
|
Danfoss
|
15
|
4
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6370
|
Danfoss
|
20
|
6,3
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6371
|
Danfoss
|
25
|
8
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6372
|
Danfoss
|
32
|
12,5
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6373
|
Danfoss
|
40
|
20
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6374
|
Danfoss
|
50
|
25
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,2
|
1
|
|
003H6375
|
Danfoss
|
15
|
4
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6376
|
Danfoss
|
20
|
6,3
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6377
|
Danfoss
|
25
|
8
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6378
|
Danfoss
|
32
|
12,5
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6379
|
Danfoss
|
40
|
20
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
003H6380
|
Danfoss
|
50
|
25
|
25
|
На подающем трубопроводе
|
150
|
Фланцевый
|
Изменяемая
|
0,3
|
2
|
|
